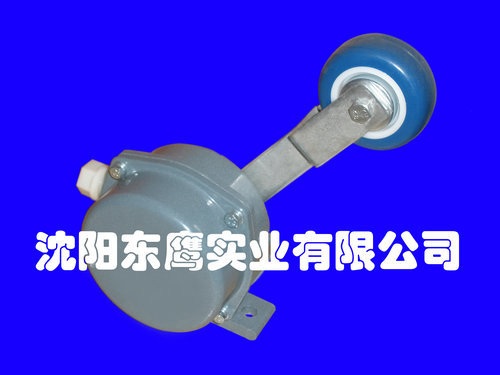

LL-V型料流检测器
一、产品的用途及适用范围。
LL-V型料流检测器主要用于胶带运输机运行时有效载荷的检测，控制洒水除尘装置、超载报警等。本产品适用于一切对胶带机运送料时需要检测的场合。

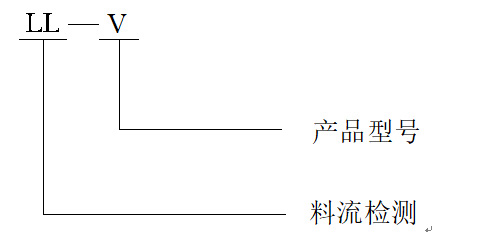

二、型号含义
三．?主要技术指标
接点容量 | AC380V 10A | 动作行程 | 8mm |
接点形式 | 1常开、1常闭 | 极限行程 | 35mm |
接点数量 | 2组常开常闭 | 防护等级 | IP65 |
四．?主要结构及安装尺寸

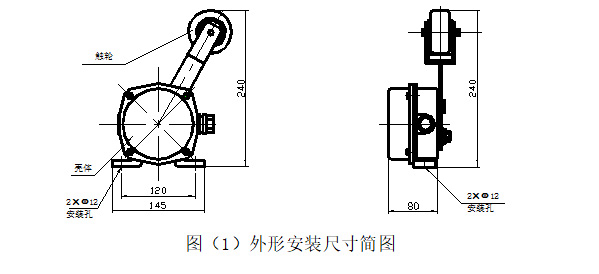

本装置由两部分组成，即触轮及壳体，壳体内装有行程开关，安装尺寸见图（1）所示。
五、工作原理

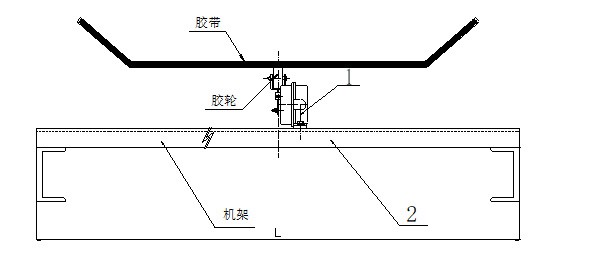

LL-V料流检测器在胶带下面，触轮应与胶带的下面接触（无物料时）：安装本装置时应选择物料下沉量较大的位置，最好安装在托辊架中部。 见安装示意图（2）

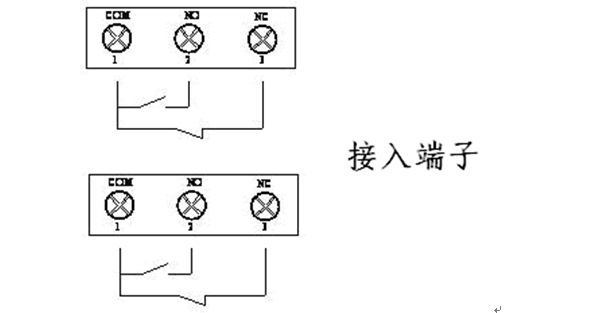

接线如下图：
六、注意事项
1、本装置不要安装在溜槽附近胶带下面；
2、胶带有物料运行时须有6～8mm的下沉量；
3、不要超出检测器的极限动作角度；
